Καλημέρες για όλους τους φίλους του Sir Dave και κατ ' επέκταση των Floyd θα παραθέσω ένα μικρό φωτορομάντζο με τα στάδια της τελευταίας μου κατασκευής ενός

Hiwatt DR-504  με όσο το δυνατόν πιο κοντινή προσέγγιση του Original Vintage 1973

καλή διασκέδαση



[David Gilmour]

Ημέρα 1η:

Παραλαβή κάποιων υλικών και προκαταρτικά παιχνιδάκια για να μπω ψυχολογικά στο κλίμα της κατασκευής μιας και είναι η πρώτη μου σε Point to point ενισχυτή.



[David Gilmour]

Ημέρα 2:

Χάραξη με λέιζερ του λογότυπου

κατασκευή εισόδων με εσωτερικά το Linked Input

τοποθέτηση βάσεων λυχνιών

τοποθέτηση ποτενσιόμετρων



[alderbody]

...so far so (very) good!

εύγε



[David Gilmour]

Ημέρα 3:

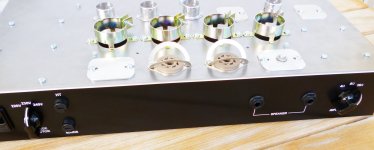

Παραλαβή Handmade vintage style Tourretboards από USA

Παραλαβή Vintage  Pilot light από TAD (μόνο αυτός έχει σαν το original )

μέτρηση , τρύπημα τοποθέτηση Spacer

καλωδίωση νημάτων λυχνιών

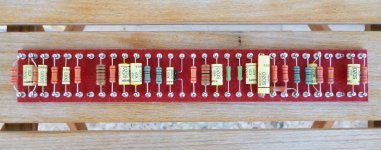

τοποθέτηση υλικών στο tourretboard υψηλής,  BIAS, presence κτλ



[David Gilmour]

Ημέρα 4:

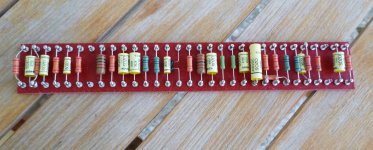

Τοποθέτηση υλικών στην κεντρική tourretboard  preamp section

καλωδίωση κάτω από την κεντρική tourretboard  preamp section

τοποθέτηση της πλακέτας στο σασσί και καλωδίωση με βάσεις λυχνιών



[David Gilmour]

End of day 4



[kbasilis]

Μπράβο πολύ ωραία δουλειά,μου αρέσει πολύ όταν βλέπω νοικοκυρεμένα πράματα και πάλι μπράβο!



[David Gilmour]

Ημέρα 5:

Κεντρική καλωδίωση ρεύματος

παραδοσιακό Vintage πλέξιμο με ειδικό σπάγκο 4,5 κιλών αντοχής των καλωδιώσεων



[David Gilmour]

δοκιμή προστατευτικού για την προστασια των ηλεκτρολυτικών πυκνωτών από την θερμότητα των τελικών λυχνιών.



[David Gilmour]

Ημέρα 6

Τρύπημα σασσί , τοποθέτηση μετασχηματιστών και πλέξιμο καλωδίων με τον ίδιο τρόπο που προανέφερα

Τοποθέτηση ηλεκτρολυτικών πυκνωτών

τοποθέτηση κουμπιών Chickenheads



[aggeloskrv]

μπραβο Μιχαλη!!!



[David Gilmour]

Ημέρα 7

Τελικές λεπτομέρειες και έλεγχος πρίν την πρώτη επαφή του με το ρεύμα

έλεγχος υπο τάση

ρύθμιση BIAS στα 38.8 mA ( Hot Bias)

πρώτος έλεγχος με κιθάρα

εκρεμεί βερνίκωμα των κολλήσεων για προστασία και Vintage εμφάνιση με κόκκινο High Quality Electrolube  Red Bloc Anti Tamper Coating Lube Adhesive



[fenderiarhs]

Mενω αφωνος..........πραγματικα μπραβο, οχι μονο για την ολη δουλεια αλλα και για την προσοχη στην λεπτομερεια. To wiring και οι κολλησεις ειναι εφαμιλλες του real thing. Παρεπιπτοντως τι power transformer εβαλες, μια και ολοι σχεδον συνηγορουν οτι οι περισσοτερες διαφορες των μοντερνων hiwatt, η των απομιμησεων τους απο τους παλιους κρυνεται κατα 99% εκει......

Και φυσικα μην ξεχασω.....οτι ειναι χαρμα οφθαλμων, πρεπει να ειναι και χαρμα ωτων.  ;D ;D ;D ;D ;D ;D



[Έκτορας]

Στο ξαναέγραψα και στο facebook και θα στο ξαναγράψω: είσαι μεγάλος καλλιτέχνης! Είσαι τρομερά μερακλής και λεπτολόγος και φαίνεται σε κάθε μέρος αυτής της δουλειάς.

Αν επιτρέπεται, είναι παραγγελία από πελάτη και θα πωληθεί ή θα τον κρατήσεις;



[sotos9]

Ωραιος,

πολυ καλη δουλεια.



[David Gilmour]

μεγάλη μπουκιά φάε λεει η παροιμία ... το machine αυτό θα μείνει σε εμένα ΓΙΑ ΠΑΝΤΑ μιας και είναι η πρώτη μου κατασκευή και πραγματικά ,αν είμαι και στο honeymoon ακόμη,  παίζει φανταστικά !!!!

επίσης η κατασκευή στοίχησε πολύ παραπάνω λόγω προσωπικής κάψας για χρήσης πολλών υλικών hi-fi με υπερύψηλες επιδόσεις σε ήχο και μηδενικές σχεδόν ανοχές στην απόκλιση τιμών.

Γιάννη θα προγραμματίσω συνάντηση και τεστάρισμα από όλους τους φίλους του συγκεκριμένου είδους , για αυτό θα μιλήσουμε μαζί.

Οι μετασχηματιστές είναι  Ιταλικοί με προδιαγραφές partridge replacements ( πάντα τρέφω πάσα επιφύλαξη ) διότι δεν έχω ιδιαίτερη εμπειρία με μετασχηματιστές.

φοβήθηκα τους  heyboer λόγω τελωνείου και τους TAD λόγω υπέρογκης τιμής και άγνωστης προέλευσης.

Να σημειώσω ότι στην επόμενη κατασκευή θα προσπαθήσω να χρησιμοποιήσω ελληνικούς διότι εχουμε φοβερούς μάστορες εδώ απλά εγω δεν τους έχω ψάξει,

αν κάποιος ακούει ας στείλει μήνυμα στο inbox να τον εχω υπόψη.



[David Gilmour]

the Cab is ready and Posted from Italy

Built by the masterbuilder Mr Gianmaria Margini


http://www.vintage-sound.com/


https://www.facebook.com/indiegiamma

με απόλυτες προδιαγραφές πάνω στον Original Hylight Hiwatt DR-103 / 1973 που έχει στην συλλογή του



[David Gilmour]

Vintage handmade Tourretboards built by the masterbuilder

Mr Ray Domzalski


Northville Twp, Michigan


USA

http://smallbox.freeservers.com/

Το προστατευτικό πυκνωτών, Capacitor heat protector κατασκευάστηκε από τον φίλο Γιώργο Βενιό στο Μαρούσι

μεταλικές κατασκευές, εργασίες τόρνου κτλ

http://www.veniosinox.gr/



[David Gilmour]

PARTS USED :

TAKMAN Tokyo Japan carbon films 1 watt resistors ,

TKD Tokyo Japan 2 watt metal film resistors power section,

Welwyn W22 Power resistors,

SOZO USA Caps,

F&T electrolytic CAPS ,

Bourns PDA24 Series POTS,

Belton tube sockets,

Cliff jacks,

APEM switches,

Total Time of building :  70 hours

dedicated to the unforgettable

Amplifier Designer & Master Builder Mr Dave Reeves

Many many thanks to very kind and helpful person, without his help I could not make this build a reality, this person is

Mr Mark Huss - http://hiwatt.org/
