Pedal Board - Τροφοδοσια & διαταξη

[jimythebest]

Καλημερα,θελω να κανω ενα pedal board με διαφορα πεταλακια. Εχω 2 προβληματα.

1. καποια πεταλια δεν μπορουν να ειναι μαζι στο ιδιο chain cable για τροφοδοσια γιατι κανουν HUM. Επεισης καποια γενικως δεν το 'χουν με τα τροφοδοτικα αλλα θελουν με μπαταρια!(μην μου πειτε αλλαξε τροφοδοτικο οταν αλλα πεταλια παιζουν ησυχα τοτε δεν φταει αυτο!!!Φταιει το πεταλι!)

2.αν υπαρχει καποια λογικη σειρα να μπουν τα πεταλια ωστε να υπαρχει η ελαχιστη επιρροη απο το ενα στο αλλο!!!!ΠΧ πρωτα τα Wha η πρωτα τα drive η τελευθταια τα reverb!!!

Nομιζω ειναι ενα θεμα που ολοι ενδιαφερονται και θα εκτιμεισω την απαντηση των "ειδημονων"!!!

ΤΗΝΧ in advance



[Superfunk]

Αν μας ελεγες και τι τροφοδοτικο και τι πεταλια εχεις....θα μας βοηθαγε...υποθετω οτι εχεις ενα τροφοδοτικο τυπου 1 spot μια και λες οτι εφαρμοζεις daisy chain λυση...

Απο τη στιγμη που καποια πεταλια σου δεν λειτουργουν ‘ησυχα‘ με τροφοδοτικα τυπου 1 spot

τοτε  πρωτα απο ολα θα δοκιμασεις να βαλεις το τροφοδοτικο οσο το δυνατον ΜΑΚΡΥΤΕΡΑ απο την πεταλιερα σου (πανω απο 4 μετρα) μηπως και ετσι ησυχασουν ..

Αν δεν ησυχασουν τοτε μονο ενα ‘‘επαγγελματικο‘‘ τροφοδοτικο με isolated outputs θα σου κανει δουλεια google CIOKS,VOODOO LAB,MXR POWER SUPPLY,T-REX ROWER SUPPLY για να δεις τι υπαρχει και ποσο κανει

πεταλια που ‘‘δεν το εχουν με τροφοδοτικο‘‘ δεν υπαρχουν ,απλα χρειαζεσαι το ΚΑΤΑΛΛΗΛΟ τροφοδοτικο

επισης σε οτι σειρα και να τα βαλεις παλι αν ειναι να κανουν...βζζζζζζζ θα κανουν...απο τη στιγμη που δεν εχεις το καταλληλο τροφοδοτικο.

μην μου πειτε αλλαξε τροφοδοτικο οταν αλλα πεταλια παιζουν ησυχα τοτε δεν φταει αυτο!!!Φταιει το πεταλι!

ναι αλλα με το πεταλι παιζεις και για να το επιλεξεις παει να πει οτι σου αρεσει αρα...πρεπει να παρεις ενα σωστο για αυτο τροφοδοτικο...αλλοιως παρε μονο BOSS πεταλια που δεν κανουν ποτε bzzzz  ;D  για να εχεις το κεφαλι σου ησυχο...)



[Shelter]

Εχεις fuzz γερμανιου ? Αν ναι προτείνω να το βαλεις με μπαταρια και πρωτο πρωτο, πριν από το wha.

Κατά τα άλλα γραψε μας τι εχεις.



[iliasaek]

Καλημερα!

Για ποια πεταλακια ακριβως?

Τι τροφοδοτικα χρησιμοποιες τωρα?

Αν γινεις γενικως πιο συγκεκριμενος,θα μπορεσουμε να σε βοηθησουμε περισσοτερο!



[jimythebest]

Τα πεταλια φαινινται στη φωτο.Το Small stone kai to SD-1 ειναι απο το 1980.τοτε θυμαμαι επρεπε να βαλω την κιθαρα στο small stone kai apo ekei sto sd-1 και μετα ενισχυτη για να παιζουν και τα δυο ταυτοχρονα!Αναποδα γινοτανε ενα κομφουζιο,(πιθανως το S.T εκανε καποια μικροενισχυση που υπεροδηγουσε το sd1) Τωρα εβαλα Vox > FB-2 >Small Stone> sd-1 paizoyn kala μονο το sd-1 bgazei kati.Το ΥΑΜΑΗΑ EQ (apo to 1990)μονο του το βαζω και βγαζει ενα θορυβο ενω με μπαταρια παιζει τελεια!εχω 2 τροφοδοτικα ωστε να μην τα βαζω ολα σε 1. Και τα 2 ειναι 1Α. Το ειχα σε μια zoom πεταλιερα και επαιζε(και παιζει κρυσταλλινα!) το Harley Benton μονο με μπαταρια παιζει σωστα!.Να παρω ενα καλο τροφοδοτικο αλλα αν μοπυ κανει τα ιδια???ειναι και ακριβα!



[kathodios]

Πόσα mA σηκώνει το τροφοδοτικό σου και πόσα καταναλώνουν όλα τα πετάλια συνολικά? Phaser πρίν το drive? Περί ορέξεως...



[kbasilis]

Τις περισότερες φορές το πρόβλημα του hum οφείλεται σε κακό τροφοδοτικό.

Αν κάποιο πετάλι έχει hum και πριν από αυτό (προς την κιθάρα)έχει κάποιο άλλο ανοιχτό το οποίο boostάρει το σήμα,τότε είναι λογικό μαζί με το σήμα να boostάρει και το hum και να γίνεται ένας χαμός.

Σε diy πετάλια που δοκίμασα απλό τροφοδοτικό είδα το εξής,στο ένα υπήρχε ησυχία και στο άλλο έβγαζε hum.

Το "ήσυχο" ήταν το tubescreamer και το "φασαρτσίζικο" το clean boost LPB-1 EHX.

Όταν έβαζα το τροφοδοτικό της boss ο θόρυβος εξαφανιζόταν.

Το τροφοδοτιό της boss έχει αυτό το κύκλωμα (μετά τις 4 διόδους)

που έχει σταθερά 9volt και "φίλτρο" για θόρυβο.

Έφτιαξα κάτι παρόμοιο και το κούμπωσα μπροστά από το απλό τροφοδοτικό και είχε αποτέλεσμα.

Υπάρχουν και πιό σύνθετα κυκλώματα για αυτή την δουλειά.

Μπορείς άμα θέλεις να δοκιμάσεις σε κάποιον γνωστό που έχει καλό τροφοδοτικό για να δεις αν θα έχει διαφορά.

Αν δεν έχεις γνωστό μπορείς να βρεις κάποιο παιδί μέσα από το forum που έχει καλό τροφοδοτικό και μπορεί να σε βοηθίσει.



[jimythebest]

Τις περισότερες φορές το πρόβλημα του hum οφείλεται σε κακό τροφοδοτικό.

Αν κάποιο πετάλι έχει hum και πριν από αυτό (προς την κιθάρα)έχει κάποιο άλλο ανοιχτό το οποίο boostάρει το σήμα,τότε είναι λογικό μαζί με το σήμα να boostάρει και το hum και να γίνεται ένας χαμός.

Σε diy πετάλια που δοκίμασα απλό τροφοδοτικό είδα το εξής,στο ένα υπήρχε ησυχία και στο άλλο έβγαζε hum.

Το "ήσυχο" ήταν το tubescreamer και το "φασαρτσίζικο" το clean boost LPB-1 EHX.

Όταν έβαζα το τροφοδοτικό της boss ο θόρυβος εξαφανιζόταν.

Το τροφοδοτιό της boss έχει αυτό το κύκλωμα (μετά τις 4 διόδους)

που έχει σταθερά 9volt και "φίλτρο" για θόρυβο.

Έφτιαξα κάτι παρόμοιο και το κούμπωσα μπροστά από το απλό τροφοδοτικό και είχε αποτέλεσμα.

Υπάρχουν και πιό σύνθετα κυκλώματα για αυτή την δουλειά.

Μπορείς άμα θέλεις να δοκιμάσεις σε κάποιον γνωστό που έχει καλό τροφοδοτικό για να δεις αν θα έχει διαφορά.

Αν δεν έχεις γνωστό μπορείς να βρεις κάποιο παιδί μέσα από το forum που έχει καλό τροφοδοτικό και μπορεί να σε βοηθίσει.

THNX gia το κυκλωμα μαλλον θα φτειαξω ενα τετοιο φιλτρο και θα το βαλω στην ηδη ανορθωμενη ταση του τροφοδοτικου μου που ειναι 1000μΑ αρα Χ2 που εχω και τα μοιραζω εχω 7 πεταλια πεφτουν 4και 3.Δυστυχως δεν γραφουν επανω καταναλωση μονο να παρω το δικο τους τροφοδοτικο!δηλ 7 τροφοδοτικα! Μαλλον θα φτειαξω το φιλτρο η καποιο απο τα παρακατω που βρεικα!



[kbasilis]

THNX gia το κυκλωμα μαλλον θα φτειαξω ενα τετοιο φιλτρο και θα το βαλω στην ηδη ανορθωμενη ταση του τροφοδοτικου μου που ειναι 1000μΑ αρα Χ2 που εχω και τα μοιραζω εχω 7 πεταλια πεφτουν 4και 3.Δυστυχως δεν γραφουν επανω καταναλωση μονο να παρω το δικο τους τροφοδοτικο!δηλ 7 τροφοδοτικα! Μαλλον θα φτειαξω το φιλτρο η καποιο απο τα παρακατω που βρεικα!

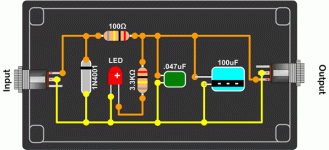

Ωραία τότε εγώ το είχα κάνει σε ένα κουτάκι όπως  το τελευταίο σχηματάκι που δείχνεις.

Δηλ το jack του τροφοδοτικού να καρφώνει στο θηλυκό που βρίσκεται στο κουτάκι και από εκεί έβγαζα καλώδιο με ίδιο jack σαν αυτό του τροφοδοτικού.

Το OR boss που έχω έχει ακόμα ενα πυκνωτάκι που δεν το δείχνει στο σχηματικό και ή λόγο της απουσίας αυτού ή λόγο ποιότητας υλικών έχω ένα ψιλό hum(πολύ ελάχιστο και όχι ενοχλητικό)ενώ το OR boss δεν το έχει.

Αν έχεις πολύμετρο έτσι από περιέργεια μέτρα να δεις πόσα volt δείνει το τροφοδοτικό σου και με το που βάλεις το φίλτρο (με τον σταθεροποιητή jr c 7809A) πόσο θα σου δώσει.



[jimythebest]

αρα ειχες κανει αυτο....... Τον σταθεροποιητη (regulator) τον βρεισκει κανεις ευκολα??η και οποιος για 9V ειναι οκ??? .Οποτε αν κατσω και κανω αυτο το κυκλωματακι λογικα θα εχω αποτελεσμα! Και θελω να πω οτι.Η διοδος στην εισοδο ειναι προστασια αναποδης πολικοτητας δεν ειναι απαραιτητη!Τολεδ επεισης καιη εν σειρα αντισταση με το led ειναι για να δουλεψει το led με 9v! αρα μας μενουν 3 εξαρτηματα που κανουν το φιλτρο (μια αντισταση και 2 πυκνωτες η 3 πυκνωτες και ενας ρυθμιστης τασεως στο κυκλωμα του Boss αμεσως μετα τη γεφυρα ανορθωσεως!)κανω αυτα τα 2 κυκλωματα τα δοκιμαζω μεταξυ του τροφοδοτικου και του πεταλιου και σκεφτομαι οτι αν δουλεψει ειναι 3-4 πολυ μικρα εξαρτηματ!!!Τι θα ελεγες αν κανεις το βαλει αυτο το κυκλωματακι ομορφα και νοικοκυρεμενα μεσα στο καθε πεταλι αμεσως μετα απο το βυσμα εισιδου των 9vdc ωστε με οποιο τροφοδοτικο κι αν δουλεψει να εχει το δικο του φιλτρο!Αυτα τα εξαρτηματα για 10 πεταλια 2€ θα εχουν!



[kbasilis]

Τον σταθεροποιητή τον βρίσκεις εύκολα δεν θα έχεις πρόβλημα.

Εγώ έκανα την κατασκευή και μετά την κατασκευή κούμπωνα το χταπόδι για τα πετάλια,δεν χρειάζεται χώρια για το κάθε πετάλι

Μπορείς για αρχή να κάνεις αυτό της boss που είναι και απλό (μετά τις 4 διόδους) και που θα σου κάνει δουλειά.

Αν δεις ότι βγάζει λίγο θόρυβο (αυτό που σου είπα που μπορεί να οφείλεται και στα υλικά)τότε πας σε κάτι πιό σύνθετο.

Οπότε ξεκινάς από τον μεγάλο πυκνωτή 1000uf και με τέσσερα εξαρτήματα βλέπες αποτέλεσμα.

Τον σταθεροποιητή θα τον ζητήσεις απλά με το όνομα του.



[AuditoryDriving]

Το τροφοδοτικό σου είναι σίγουρα regulated (όπως πχ το κλασικό της Boss)? Συνήθως αυτά με τροποποιήσιμη τάση δεν είναι, αλλά δεν είμαι ειδικός. Επίσης, όταν το τροφοδοτικό δίνει πολλά παραπάνω mA από αυτά που τραβάνε τα πετάλια, η τάση που θα δουν τα πετάλια είναι μεγαλύτερη από την ονομαστική και αυτό μπορεί να προκαλεί προβλήματα που λύνονται με αυτά που γράφει ο φίλτατος kbasilis- αλλά και πάλι με κάθε επιφύλαψη αυτά γιατί δεν είμαι ειδικός. Αν έχεις εξοικείωση μ αυτά και ένα πολύμετρο μπορείς να το μετρήσεις ΜΕ ΠΡΟΣΟΧΗ

Αν μπορεί κάποιος πιο έμπειρος ας επιβεβαιώσει αυτά που γράφω.

Thumbs up για το Small stone από το 80 Με 60Ε παίρνεις το μοντέρνο πάντως για καθημερινή χρήση, δεν ξέρω αν ακούγεται τόσο διαφορετικό

PS: Χωρίς να θέλω να κάνω διαφήμιση, με 30Ε πήρα από το thomann το harley benton power plant JUNIOR με isolated outputs (λογικά πρεπει να είναι και regulated αλλά ίσως και όχι)και δουλεύει μια χαρά

edit: εμένα το wah μου αρέσει μετά τα drives γιατί βλέπει μεγαλύτερο εύρος συχνοτήτων και πιάνει καλύτερα σε όλη τη διαδρομή.

Επίσης το phaser πριν τα drives γιατί μετά γίνεται πολύ έντονο. Γενικά με πολύ drive πάντως, και ειδικά με το πόσα μεσαία από humbuckers ή ενισχυτή, το phaser αρχιζει να θολώνει πολύ τα πραγματα.



[kbasilis]

Το τροφοδοτικό σου είναι σίγουρα regulated (όπως πχ το κλασικό της Boss)? Συνήθως αυτά με τροποποιήσιμη τάση δεν είναι, αλλά δεν είμαι ειδικός. Επίσης, όταν το τροφοδοτικό δίνει πολλά παραπάνω mA από αυτά που τραβάνε τα πετάλια, η τάση που θα δουν τα πετάλια είναι μεγαλύτερη από την ονομαστική και αυτό μπορεί να προκαλεί προβλήματα που λύνονται με αυτά που γράφει ο φίλτατος kbasilis- αλλά και πάλι με κάθε επιφύλαψη αυτά γιατί δεν είμαι ειδικός. Αν έχεις εξοικείωση μ αυτά και ένα πολύμετρο μπορείς να το μετρήσεις ΜΕ ΠΡΟΣΟΧΗ

Αν μπορεί κάποιος πιο έμπειρος ας επιβεβαιώσει αυτά που γράφω.

Thumbs up για το Small stone από το 80 Με 60Ε παίρνεις το μοντέρνο πάντως για καθημερινή χρήση, δεν ξέρω αν ακούγεται τόσο διαφορετικό

PS: Χωρίς να θέλω να κάνω διαφήμιση, με 30Ε πήρα από το thomann το harley benton power plant JUNIOR με isolated outputs (λογικά πρεπει να είναι και regulated αλλά ίσως και όχι)και δουλεύει μια χαρά

edit: εμένα το wah μου αρέσει μετά τα drives γιατί βλέπει μεγαλύτερο εύρος συχνοτήτων και πιάνει καλύτερα σε όλη τη διαδρομή.

Επίσης το phaser πριν τα drives γιατί μετά γίνεται πολύ έντονο. Γενικά με πολύ drive πάντως, και ειδικά με το πόσα μεσαία από humbuckers ή ενισχυτή, το phaser αρχιζει να θολώνει πολύ τα πραγματα.

Τα mA του τροφοδοτικού αν είναι πιό πολλά δεν πειράζει,το αντίθετο όμως πειράζει.

Εννοήται πως θα μετρίσει με πολύμετρο πριν δοκιμάσει,πιστεύω πως χωρίς την κατασκευή θα έχει το τροφοδοτικό του στο 9 και αυτό θα του δείνει μέχρι και 11 και με την κατασκευή θα έρθει στα ίσια του,αλλά πάντα έλεγχος.

Ακόμα και σε τροφοδοτικό ασύρματου τηλεφώνου Toshiba που ήταν 24 ώρες στην μπρίζα άρα θελει σωστό τροφοδοτικό,ακόμα και εκεί αντί να δείνει 9(αυτό έγραφε) έδεινε ή 10 ή 11.

Η λύση που λές harley benton μπορεί να είναι καλή(δεν το γνωρίζω προσωπικά)οπότε με την κατασκευούλα μπορεί να τσεκάρει χωρίς πολλά έξοδα,αν έχει κάποια θετική αλλαγή στο πρόβλημά του και μετά μπορεί να αποφασίσει ή το harley benton ή ότι άλλο θέλει.



[AuditoryDriving]

Η λύση που λές harley benton μπορεί να είναι καλή(δεν το γνωρίζω προσωπικά)οπότε με την κατασκευούλα μπορεί να τσεκάρει χωρίς πολλά έξοδα,αν έχει κάποια θετική αλλαγή στο πρόβλημά του και μετά μπορεί να αποφασίσει ή το harley benton ή ότι άλλο θέλει.

Ναι δεν το αντιπαρέβαλα - σαν ιδέα το ριξα, έχεις δίκιο.



[jimythebest]

Thumbs up για το Small stone από το 80 Με 60Ε παίρνεις το μοντέρνο πάντως για καθημερινή χρήση, δεν ξέρω αν ακούγεται τόσο διαφορετικό

  Απο οτι εχω ακουσει στο youtube το ιδιο μου φαινεται!!!Και θεωρω οτι καποιοι που πουλανε μια ουαουα ας πουμε Vox η Crybaby kai epeidh einai original vintage θελουνε ενα τσουβαλι λεφτα ψαχνουν για θυματα!!!MONO σε λαμπες εχω δει ΠΟΛΥ μεγαλη διαφορα!!Με 1000 υπογραφες!!



[kbasilis]

Ναι δεν το αντιπαρέβαλα - σαν ιδέα το ριξα, έχεις δίκιο.

Καλά έκανες και το έριξες

Αφού είναι φτηνή και καλή λύση,πολύ καλά έκανες.



[jimythebest]

Λοιπον Κοι:  εφτειαξα το φιλτρο του Boss που ποσταρε ο φιλος πιο πανω..Αλλα το εκανα με ενα παλιο τροφοδοτικο με μετασχηματιστη που εβγαζε διαφορες τασεις και αλλαξα ολο το φιλτρο και κατηργησα τις αλλες τασεις, κρατησα μονο 9V.  ειναι 1Α εβαλα επανω7 πεταλια επαιξε τζαμι με ολα!!!!ακομη και 2 που οτι και να εκανα εβγαζαν βομβο(ενα eq Yamaha παλιο και ενα Harley Benton Distortion)  ola hsyxasan kai ola ok!! Αλλα εχω να πω ενα που για καλη  ου τυχη συναντησα το φιλαρακι ου τον Telegun και ου ειπε μην πεδευεσαι με τα switching τροφοδοτικα(αυτα τα ελαφρια νεας τεχνολογιας) βαλε το φιλτρο σε κανονικο μετασχηματιστη!Τα switching ΜΟΝΟ τα ακριβα κανουν δουλεια!!Και πραγματι ετσι ειναι!  Ευχαριστω πολυ οσους ασχολειθηκαν με το θεμα μου η λυση του κυκλωματος του τροφοδοτικου της Boss αποδειχθηκε τελεια!



[kbasilis]

Λοιπον Κοι:  εφτειαξα το φιλτρο του Boss που ποσταρε ο φιλος πιο πανω..Αλλα το εκανα με ενα παλιο τροφοδοτικο με μετασχηματιστη που εβγαζε διαφορες τασεις και αλλαξα ολο το φιλτρο και κατηργησα τις αλλες τασεις, κρατησα μονο 9V.  ειναι 1Α εβαλα επανω7 πεταλια επαιξε τζαμι με ολα!!!!ακομη και 2 που οτι και να εκανα εβγαζαν βομβο(ενα eq Yamaha παλιο και ενα Harley Benton Distortion)  ola hsyxasan kai ola ok!! Αλλα εχω να πω ενα που για καλη  ου τυχη συναντησα το φιλαρακι ου τον Telegun και ου ειπε μην πεδευεσαι με τα switching τροφοδοτικα(αυτα τα ελαφρια νεας τεχνολογιας) βαλε το φιλτρο σε κανονικο μετασχηματιστη!Τα switching ΜΟΝΟ τα ακριβα κανουν δουλεια!!Και πραγματι ετσι ειναι!  Ευχαριστω πολυ οσους ασχολειθηκαν με το θεμα μου η λυση του κυκλωματος του τροφοδοτικου της Boss αποδειχθηκε τελεια!

Μπράβο φίλε μου  χάρηκα που βρήκες λύση στο πρόβλημά σου ή που βρήκες από που προέρχεται το πρόβλημα



[kbasilis]

Να και κάτι που ξεχάσαμε!

Μέτρησες τα Volt με το πολύμετρο πριν και μετά το φίλτρο?



[jimythebest]

δυστυχως ξεχασα να μετρησω πριν το φιλτρο αλλα αυτη τη στιγμη με 6 πεταλια συνδεδεμενα η εξοδος εχει 8,95V .
